Park maszynowy w polskich zakładach starzeje się nierównomiernie. Konstrukcje spawane i odlewane potrafią pracować dekadami, ale elektronika starzeje się dużo szybciej — nie tyle fizycznie, co rynkowo. Producent kończy wsparcie, części schodzą z produkcji, a serwis sprowadza się do polowania na używane moduły. Maszyna jest sprawna mechanicznie i bezużyteczna operacyjnie.
Kiedy wymiana sterowania ma sens
Retrofit samego sterowania to zwykle dobry pomysł, gdy spełnionych jest kilka warunków naraz:
Warunki, które powinny być spełnione jednocześnie
- Mechanika jest sprawna — prowadnice, łożyskowania i konstrukcja nośna nie mają luzów dyskwalifikujących maszynę.
- Maszyna nadal odpowiada procesowi — robi to, czego zakład od niej potrzebuje, i nie jest wąskim gardłem ze względu na wydajność.
- Problemem jest dostępność części lub serwisu do układu sterowania, a nie zużycie samej maszyny.
- Trzeba podnieść poziom bezpieczeństwa — stary układ nie spełnia dzisiejszych wymagań, a osłony i obwody awaryjne wymagają przebudowy.
Jeżeli natomiast maszyna jest zbyt wolna, zużyta mechanicznie albo produkuje wyrób, którego już nie sprzedajesz, to sterowanie nie jest problemem — i wtedy warto porównać koszty w szerszym ujęciu, o czym piszemy w artykule retrofit czy nowa maszyna.

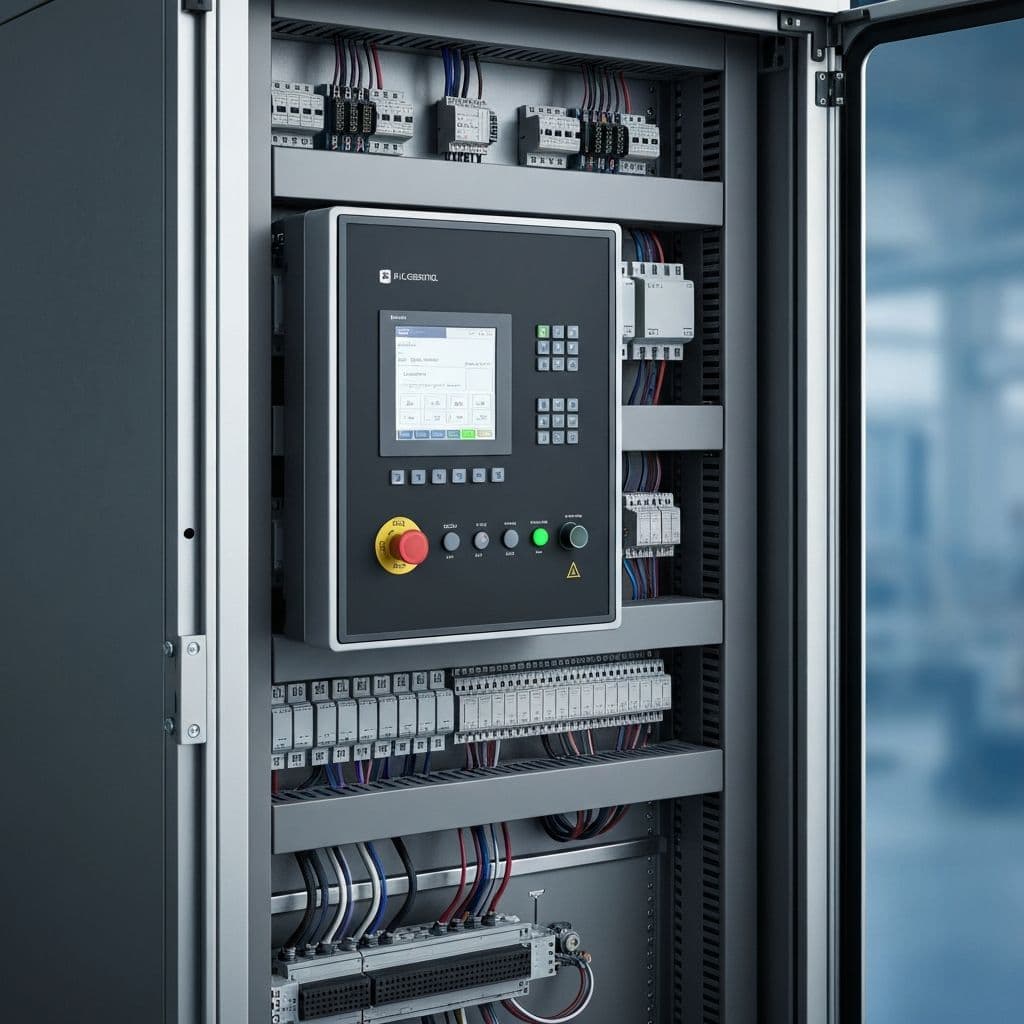

Co właściwie zawiera nowa szafa sterownicza
„Wymiana sterownika" to skrót myślowy — w praktyce powstaje kompletny nowy układ sterowania. Typowy zakres obejmuje:
| Element szafy | Za co odpowiada |
|---|---|
| Zasilanie i zabezpieczenia | Rozdział zasilania, wyłączniki, ochrona przeciwporażeniowa i przeciwprzepięciowa |
| Sterownik PLC z modułami wejść i wyjść | Logika pracy maszyny; moduły dobiera się do liczby i typu sygnałów |
| Napędy i falowniki | Ruch i regulacja prędkości poszczególnych osi oraz przenośników |
| Obwody bezpieczeństwa | Przekaźniki bezpieczeństwa, obsługa wyłączników awaryjnych, blokad osłon i kurtyn świetlnych |
| Panel operatorski HMI | Ekrany obsługi, diagnostyki i alarmów — jedyny element, który widzi operator |
| Chłodzenie i szczelność obudowy | Dobrane do warunków na hali: inne przy zapyleniu drzewnym, inne przy wilgoci czy oparach |
| Dokumentacja elektryczna | Schematy, opis działania i wykaz aparatury — warunek serwisowalności za kilka lat |
Ostatni punkt bywa niedoceniany, a decyduje o tym, czy za pięć lat maszynę da się zserwisować. Szafa bez schematów jest czarną skrzynką — i wraca do punktu wyjścia, tyle że z nowszymi podzespołami.
Warunki na hali są częścią projektu
Szafa sterownicza w tartaku pracuje w innym świecie niż szafa w hali montażowej. Pył drzewny osadza się na elektronice i pogarsza odprowadzanie ciepła, wilgoć sprzyja korozji styków, a drgania od maszyn obróbczych rozluźniają połączenia. Dlatego stopień ochrony obudowy, sposób chłodzenia i sposób prowadzenia okablowania dobiera się do konkretnego zakładu, a nie z katalogu.
To samo dotyczy umiejscowienia. Szafa musi być dostępna serwisowo, ale nie może stać tam, gdzie przeszkadza w transporcie materiału ani gdzie operator musi ją obchodzić przy każdej zmianie ustawień. Te rzeczy ustala się na etapie pomiarów stanowiska.
Pułapka istotnej modyfikacji
Największe ryzyko przy wymianie sterowania nie jest techniczne, tylko formalne. Modernizacja układu sterowania to jedna z tych zmian, które najczęściej kwalifikują się jako istotna modyfikacja maszyny — zwłaszcza gdy przy okazji dokłada się nowe funkcje, zmienia logikę bezpieczeństwa albo podnosi parametry pracy.
Dlatego kolejność prac nie jest kwestią wygody, tylko warunkiem obronienia się przy kontroli. Odwrócenie jej kończy się dokumentacją tworzoną wstecznie — droższą i słabszą dowodowo.
Audyt stanu technicznego
Ocena mechaniki, istniejącego układu sterowania i stanu zabezpieczeń. Bez tego nie wiadomo nawet, czy retrofit sterowania w ogóle ma sens.
Kwalifikacja zakresu zmian
Rozstrzygnięcie i udokumentowanie, czy planowany zakres jest istotną modyfikacją. Ten krok wykonuje się przed pracami, nie po nich.
Projekt szafy i ocena ryzyka równolegle
Wymagany poziom niezawodności funkcji bezpieczeństwa musi być znany, zanim zamówi się aparaturę — inaczej osprzęt trzeba wymieniać po fakcie.
Budowa i testy poza zakładem
Szafa powstaje i jest testowana u wykonawcy, z symulacją sygnałów z maszyny. Na miejscu zostaje najkrótsza możliwa część prac.
Podłączenie, uruchomienie i szkolenie
Demontaż starego układu, podłączenie, rozruch i przeszkolenie operatorów z nowego panelu, wraz z przekazaniem dokumentacji.
Jak to prowadzimy
W THT Projekt automatyka przemysłowa i modernizacja maszyn to jeden zespół, nie dwa osobne zlecenia. Dzięki temu ocena ryzyka i projekt szafy powstają równolegle — wymagany poziom niezawodności funkcji bezpieczeństwa jest znany, zanim zamówimy aparaturę, a nie po fakcie. Szafę składamy i testujemy u siebie, na miejscu zostaje podłączenie, uruchomienie i szkolenie operatorów.
Wniosek? Wymiana sterowania to najtańszy sposób na przedłużenie życia sprawnej mechanicznie maszyny — pod warunkiem, że traktuje się ją jak projekt, a nie jak zakup podzespołów. Różnicę robi audyt na starcie i dokumentacja na końcu.
